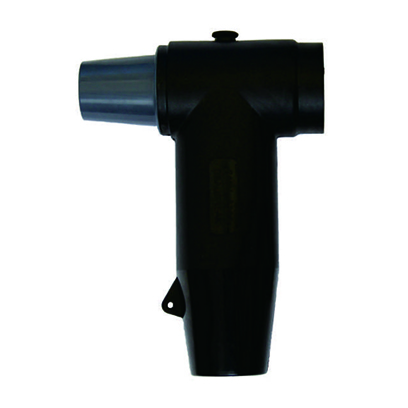

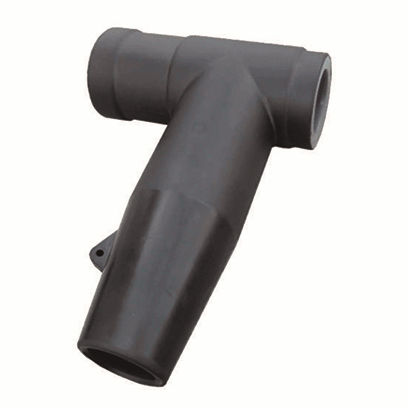

24kV欧式630A屏蔽型可分离连接器

应用领域：

在24kV及如下电力装置装置，适在EN 50180&EN 50181标准的的TYPE “C”线管，为线管与电览带来全接地，屏避可触碰联接下载手册

商品简述

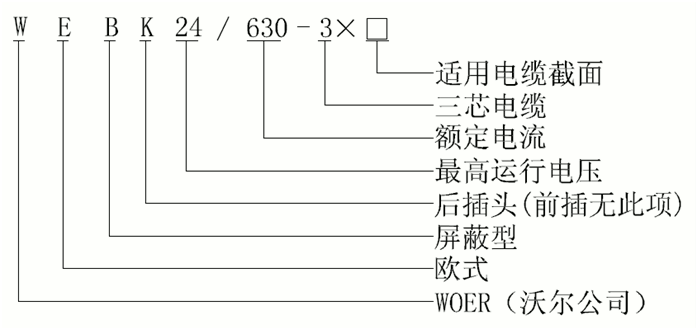

产品描述产品参数产品选型

24kV中式630A屏弊型可分離相连器采用专属系统，专属号：ZL201020709860，物品连接简略，可以信赖。物品在芬兰DNV.GL，KEMA校正室查测，采用HD629.1和IEC60505.4全国产查测投资项目，赚取4份金标技能证书。24kV 美式古典630A屏弊型可区分接器，涉及到：WEB24/630 美式古典复合型前电源线插座，WEBK24/630 美式古典复合型后电源线插座，美式古典后插式避雷器(多种多样类型)。WEB24/630法式最新科技前电源电源插头适宜于环网打开柜的（热塑用电电揽）流动线终端用户，与打开柜的流动线防水线管座、电揽旁支箱的穿墙防水线管、双通防水线管拼接。也适宜于箱式变配发电站部件。提供了用电电揽到打开柜或电揽旁支箱的全电耐压，全封严拼接。前插工作中时用螺丝拼接在打开柜防水线管墙壁插座上；其顶部可进行用电耐压塞闭塞，也可扩充拼接后插式电揽电源电源插头或后插式避雷器。物料符合国家要求EN 50180 & 50181中C型防水线管定制。WEBK24/630美式风格轻型后电源插销和WEB24/630美式风格轻型前电源插销或此外的WEBK24/630美式风格轻型后电源插销接连，可以提供加密的电力电缆接连电路（分枝），它不许立即和穿墙套管接连。底部可立即用绝缘性塞堵上，也可加密接连此外十路后插电版力电缆头或后插式避雷器。

产品特点

1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。
2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。
3、屏蔽型插头的内外屏设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。

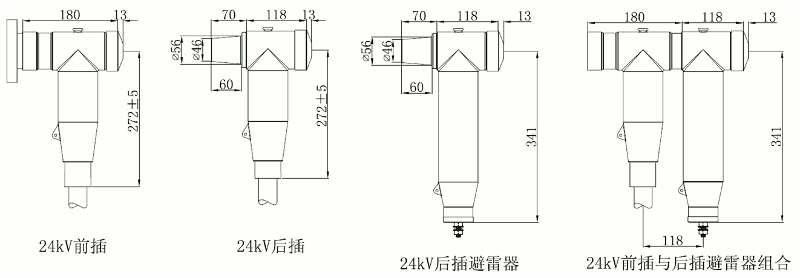

前插、后插电气性能：

额定电压	24kV
适用套管类型（前插）	C 型
直流耐压	76kV/15min
工频耐压(AC)	57kV/5min
局部放电	25.4kV,≤5pC
冲击电压(正负极性各10 次)	125kV
屏蔽电阻	≤5000Ω
适用电缆截面	25-500mm2
注：该产品满足IEC 60502.4 ，HD629.1及GB/T 12706.4 要求。

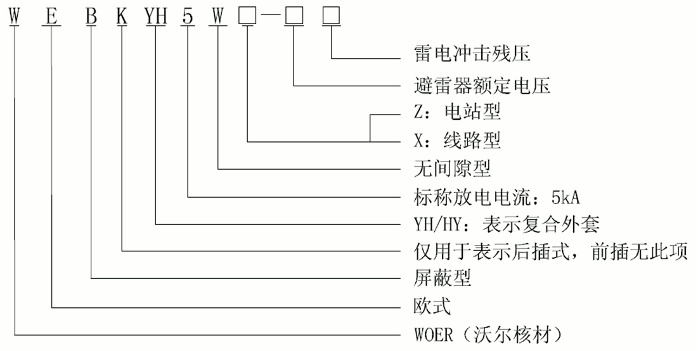

避雷器电气性能：

序号	项目	单位		参数
1	产品型号	-	YH5WZ-26/66	YH5WZ-32/85	HY5WZ-34/85	YH5WX-34/90
2	系统标称电压	kV	20	20	20	20
3	避雷器额定电压	kV	26	32	34	34
4	持续运行电压	kV	20.8	25.6	27.2	27.2
5	标称放电电流In	kA	5	5	5	5
6	直流1mA参考电压	kV	≥37	≥47	≥48	≥50
7	0.75U1mA泄漏电流	μA	≤10	≤10	≤10	≤10
8	陡波冲击残	kV	≤76	≤95	≤95	≤104
9	雷电冲击残压	kV	≤66	≤85	≤85	≤90
10	操作冲击残压	kV	≤56	≤75	≤75	≤80
11	14.3kV下局部放电	pC	≤10	≤10	≤10	≤10
12	2mS方波冲击电流耐受	A	150	150	200	150
13	大电流冲击耐受	kA	65	65	80	65
