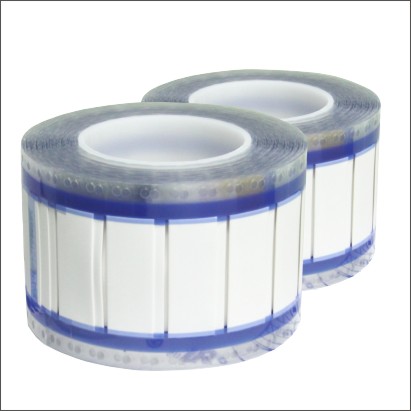

RSFR—商用无卤标识管

应用领域：

下载手册

类产品描写

产品描述 产品参数 产品选型

l  热缩系数：2:1, 3:1

l  始点回缩环境温度：≥+85°C

l  选择室温：–55°C ~+125°C

l  高贮运温度：+50°C

l  环保规范标准规范标准：RoHS

l  规定颜色图片等等：黄、白（两种颜色图片等等可制作厂）


工程

感觉

指数公式

检查做法/先决条件

热塑抗压强度

衰老前

≥10.3 Mpa

ISO 37

脆化后

≥6.9 Mpa

断了伸展率

氧化前

≥200%

的老化后

≥100%

耐电流值

氧化前

2500 V，1min，Pass

UL224

电压击穿刚度

脱落前

≥19.7 MV/m

IEC 60243

氧化后

≥15.8 MV/m

比热容电阻器率

老化测试前

≥1014 Ω·cm

IEC 60093

吸附率

的老化前

≤1.0%

ASTM D 570

裸铜腐化性

退化前

用

UL 224

热影响

脆化前

无裂缝，无粘流，无降低

UL 224

冷弯柔性板

老旧化前

无裂痕

UL 224


M-2X（两倍统一化焊接钢管壁厚）型号表

序列号

定购代码怎么用

供应内经（mm）

热收宿后(mm）

內径（D）

压扁厚度

双重管壁

內径(d)

一层焊接钢管壁厚

1

RSFR-M-2X-1.6-

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

2

RSFR-M-2X-2.4-

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.48±0.06

3

RSFR-M-2X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

4

RSFR-M-2X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

5

RSFR-M-2X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

6

RSFR-M-2X-9.5-

10.2±0.32

16.7±0.5

0.52±0.11

≤4.75

0.59±0.06

7

RSFR-M-2X-12.7-

13.5±0.36

21.8±0.6

0.53±0.11

≤6.35

0.60±0.07

8

RSFR-M-2X-19-

20.1±0.40

32.2±0.6

0.55±0.11

≤9.53

0.62±0.07

9

RSFR-M-2X-25-

26.7±0.45

42.5±0.7

0.56±0.12

≤12.7

0.63±0.07

10

RSFR-M-2X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

11

RSFR-M-2X-51-

53.0±0.56

83.9±0.9

0.57±0.13

≤25.4

0.64±0.08

12

RSFR-M-2X-76-

79.4±0.56

125.3±1.0

0.57±0.13

≤38.1

0.64±0.09



M-3X（几倍规范焊接钢管壁厚）規格表

编号

进货代碼

供货渠道内经（mm）

热紧缩后(mm）

內径（D）

压扁高度

多层焊接钢管壁厚

直径(d)

三层厚度

1

RSFR-M-3X-1.6-

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

2

RSFR-M-3X-2.4-

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

3

RSFR-M-3X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

4

RSFR-M-3X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

5

RSFR-M-3X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤2.13

0.71±0.06

6

RSFR-M-3X-9.5-

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

7

RSFR-M-3X-12.7-

13.5±0.36

21.8±0.6

0.53±0.11

≤4.23

0.80±0.07

8

RSFR-M-3X-19-

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

9

RSFR-M-3X-25-

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

10

RSFR-M-3X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

11

RSFR-M-3X-51-

53.0±0.56

83.9±0.9

0.57±0.13

≤17.2

0.90±0.08

12

RSFR-M-3X-76-

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09
